除靜電除塵粘塵滾輪清潔機
前言：
在現代工業中，越來越多地用到各種平面膜材、板材、卷材，其表面的潔凈度，特別是光電、線路板、印刷及其它涉及到表面處理的行業，粉塵（微塵）、靜電已經且正在直接或間接地影響到各產品的品質，誰都想做到“一塵不染”、“潔如明鏡”！蘇州市愛德寶機械設備有限公司，在除靜電除塵方面從業10多年，積累了十分豐富的經驗，擁有專業的設計研發隊伍，專業工廠，本設備即專業解決此類問題。
本機器專業名稱為：除靜電粘塵滾輪清潔機，簡稱：清潔機
機器的一些別名，如：板面清潔機、粘塵滾輪機、靜電除塵機、滾輪清潔機、粘塵機、導光板清潔機、膜片清洗機、洗片機、卷對卷清潔機……等等。
設備簡介：
一、機器原理
接觸式粘塵轉移 + 強力除塵前、除塵后之靜電消除。
二、用途
自動迅速且高效清除片材、板材、卷材上的灰塵微塵及靜電，提升產品表面潔凈度及提高生產效率。不但可以有效地把平面（及軟質曲面）產品表面的灰塵粘除轉移，還能在同一臺機器上順便把材料表面的靜電消除，避免靜電引起的灰塵吸附造成二次污染，高效。
三、清潔對象材料例舉
1. 光電顯示器材料：偏光片、上下擴散片、擴散板、增亮膜(棱鏡片)、反射片、 導光板、玻璃基板等基材；
2. 印刷電路板材料：軟性電路板、銅箔基板、PI薄膜、底片等基材
3. 精密網版印刷：PC、PP、PE、PET、PMMA、IMD工藝印刷、商標標牌、雷射膜、貼紙、離型紙等基材。
四、清潔機應用制程領域
鍍膜、涂布、貼合、沖模、裁切、鉆孔、分條、組裝、檢查、包裝等作業清潔。
五、機器特點
1. 實現了材料表面灰塵的半自動甚至全自動清潔處理，大大提高了產品品質，節 省工廠勞動力；
2. 直徑0.5μm清潔度可達98.0%以上，生產效率是人工做業的3-10倍以上；
3. 耗材便宜，維護成本低；
4. 使用壽命長5年以上；
5. 除常規尺寸外，還可以根據客戶要求定做各類尺寸機器；
6. 清潔對象廣，薄至0.05MM，厚至8.0MM，還可以卷材對卷材自動清潔。
六、該類機器可能缺憾
1. 對水、油污及其它自粘性物質，如手指印，不在清潔對象物質之列；
2. 對超?。ā?.05MM厚度以下）、超軟材料有使用局限性。
3. 對材料表面凹凸不平或材料帶有其它附件的材料，不可以進入機器清潔，有相關治具除外；
4. 對材料表面材質特別脆弱，或表面要求受力很小，甚至不可允許其它物體接觸的材料慎用；
5. 有少許耗材及相關費用，如粘塵紙卷、粘塵膠輥專用清潔液。
幾種常見結構模式
|
|
A、上、下各2支膠輥，雙面清潔 B、上、下各2支膠輥，雙面清
|
|
B、上、下共四支膠輥，單面清潔 C、上、下各2支膠輥，雙面清潔
|
|
D、上、下共8支膠輥4支紙卷，雙面清潔 E、防卷，上、下共4支膠輥2支紙卷雙面清潔
|
|
J、卷對卷，上、下共2支膠輥2支紙卷，雙面清潔 H、卷對卷上、下共4支膠輥4支紙卷，雙面清潔
機型圖片及參數例舉
A型

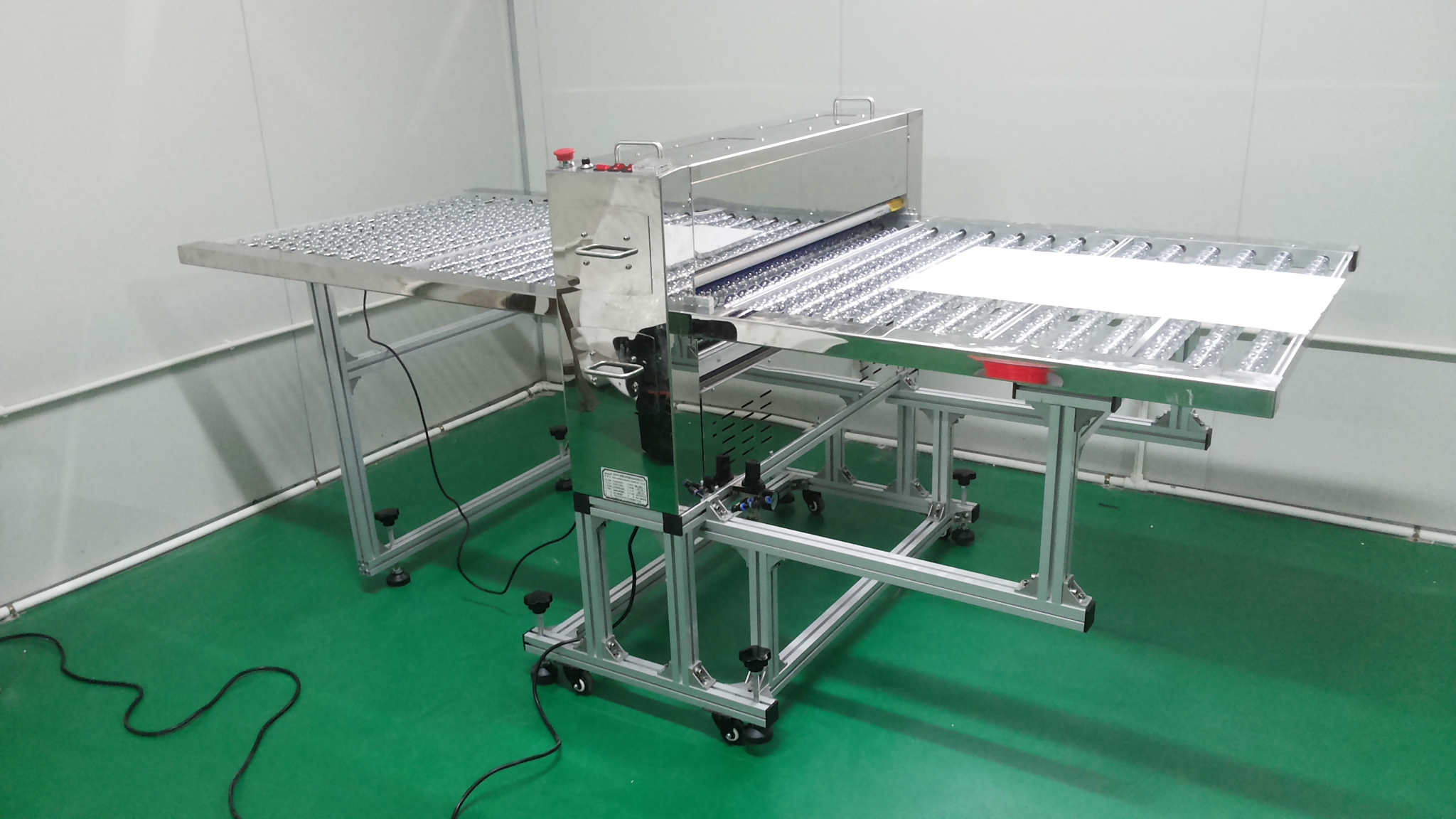

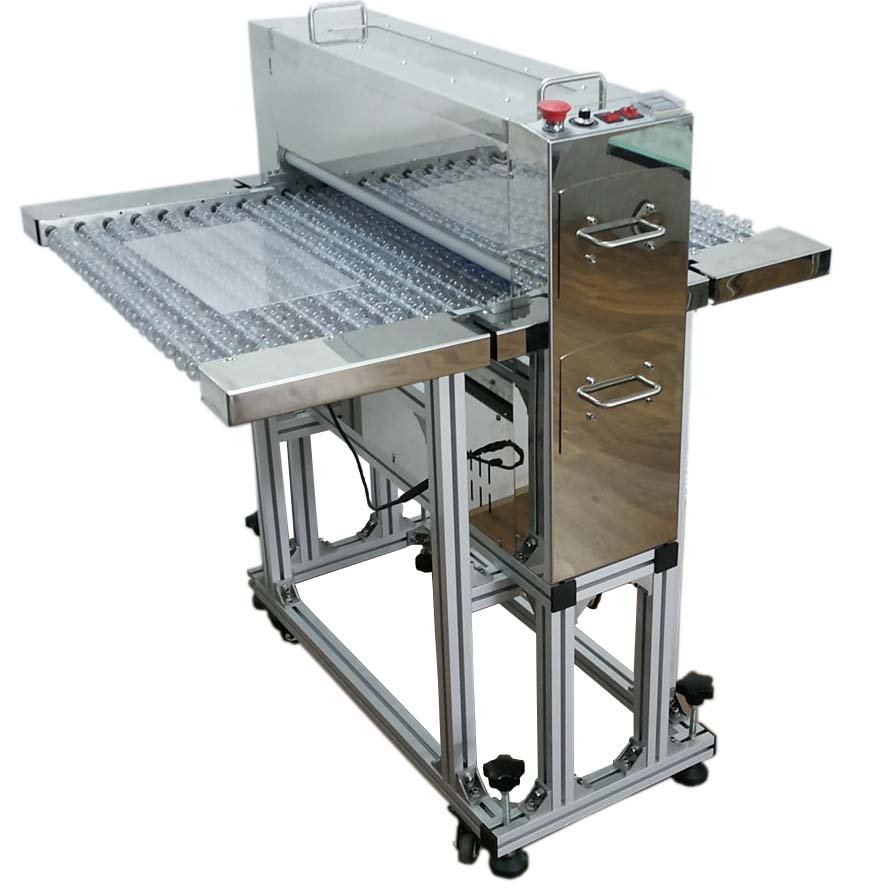

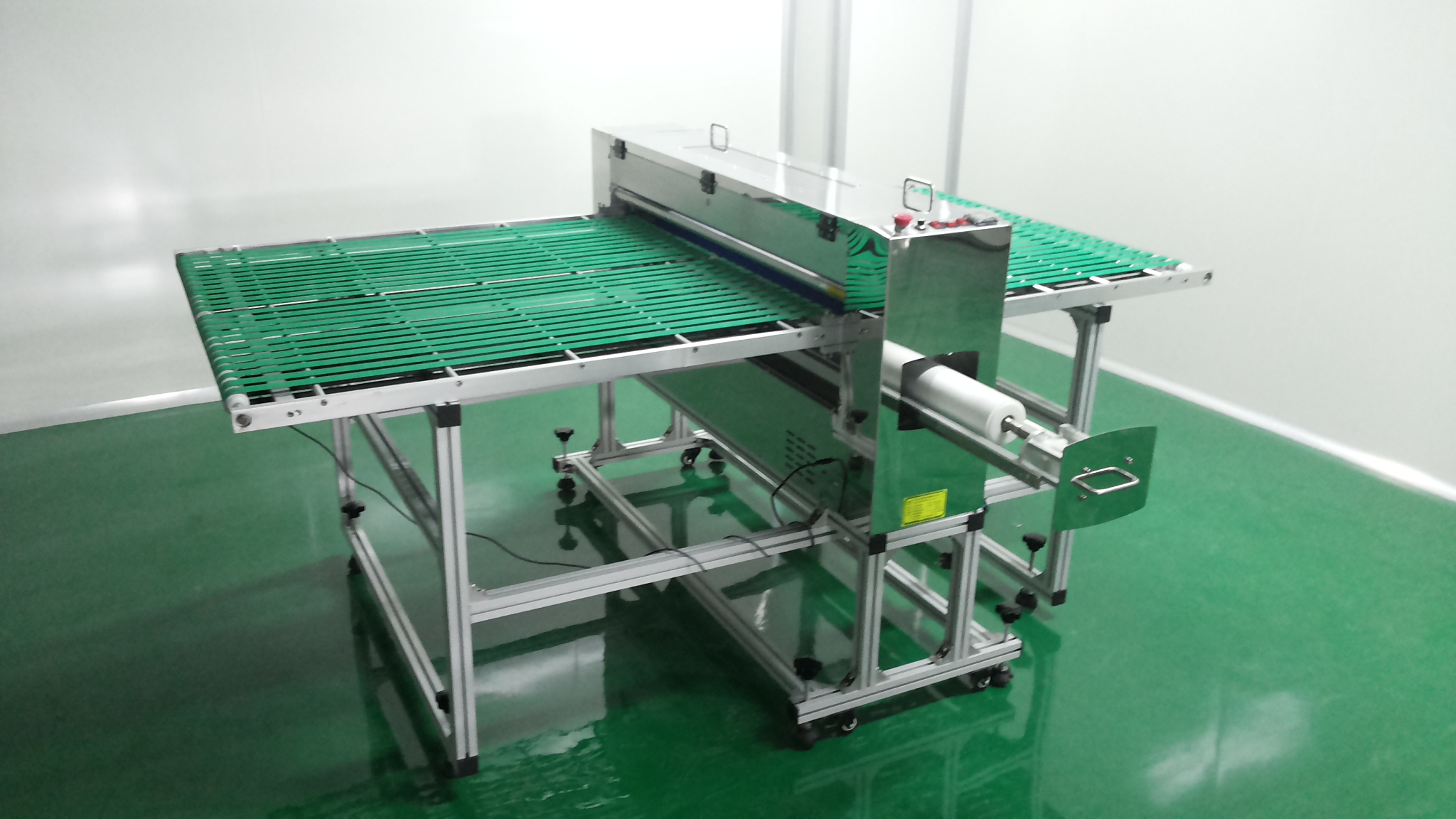

圖一 導光板、板面除靜電粘塵滾輪清潔機 圖二 導光板板面清潔機實物圖例（謹供參考）

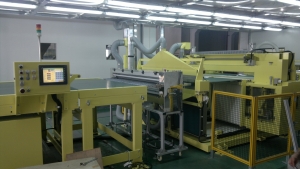

案例一
案例三 | 案例二
案例三
|

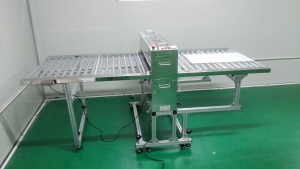

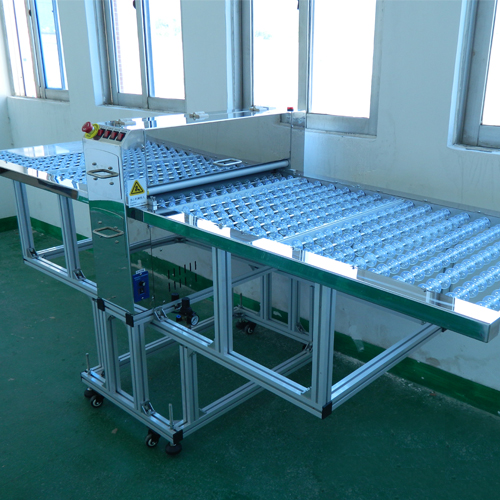

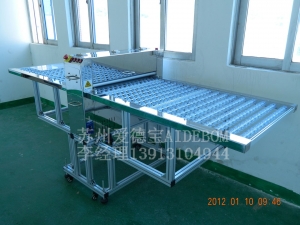

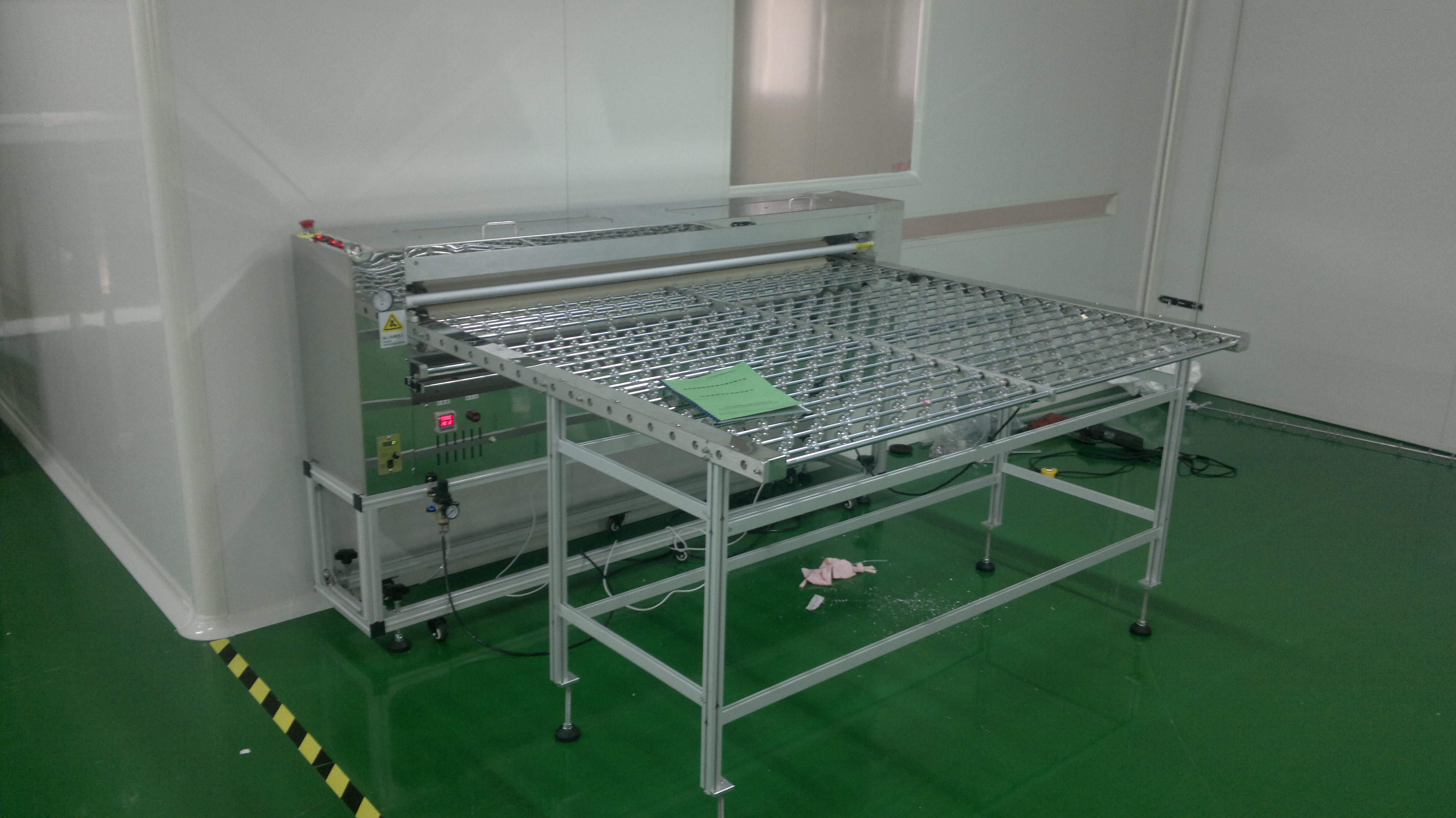

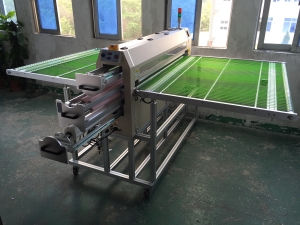

圖三 擴散板、板面除靜電粘塵滾輪清潔機案例圖集
導光板 、擴散板、板面除靜電粘塵滾輪清潔機（A型機） 規 格 表 及 機 器 參 數 | ||||||||||
機器名稱 | BM-450A | BM- 650A | BM -850A | BM -1200A | BM -1500A | BM-1600A | ||||
除塵滾輸： | ?40×450×4支 | ?40×650×4支 | ?40×850×4支 | ?40×1200×4支 | ?50×1500×4支 | ?60×1600×4支 | ||||
集塵膠帶： | ?76×450×2支 | ?76×650×2支 | ?76×850×2支 | ?96×1200×2支 | ?96×1500×2支 | ?96×1600×2支 | ||||
輸送機翼單邊寬度 | 350MM | 550MM | 750MM | 1000MM | 1200MM | 1500MM | ||||
適用對象 | 要求：片狀或塊狀材料，非曲面平面、光滑無凹凸、無油、無水及無其它自粘性物質。 如：偏光片、上下擴散片、擴散板、增亮膜(棱鏡片)、反射片、導光板、玻璃基板等基材。軟性電路板、銅箔基板、PI薄膜、底片等基材。PC、PP、PE、PET、PMMA、IMD工藝印刷、商標標牌、雷射膜、貼紙、離型紙等基材 | |||||||||
輸送架構 | 輪片式、多條平面帶式、線型式，可選擇。 | |||||||||
離地高度 | 750MM-1200MM±30MM,定制 | |||||||||
清潔方式 | 雙面清潔、雙向集塵 | |||||||||
除靜電方式 | 交流Corona放電型除靜電裝置，離子棒，平衡度（靜電殘余電壓≤50V），標配為一拖二式1套/臺，加裝另計。 | |||||||||
進板方式 | 調高式 | |||||||||
滾輪黏度 | 根據清潔的材質選擇高、中、低黏度 | |||||||||
運轉速度 | 0~20M/min(特殊速度接受定做) | |||||||||
過片材寬度 | 70~450 | 70~620 | 70~820 | 70~1150 | 70~1400 | |||||
過片材厚度 | 0.1~8mm，少于0.1MM材料厚度需用防卷型膜片清潔機 | |||||||||
B型

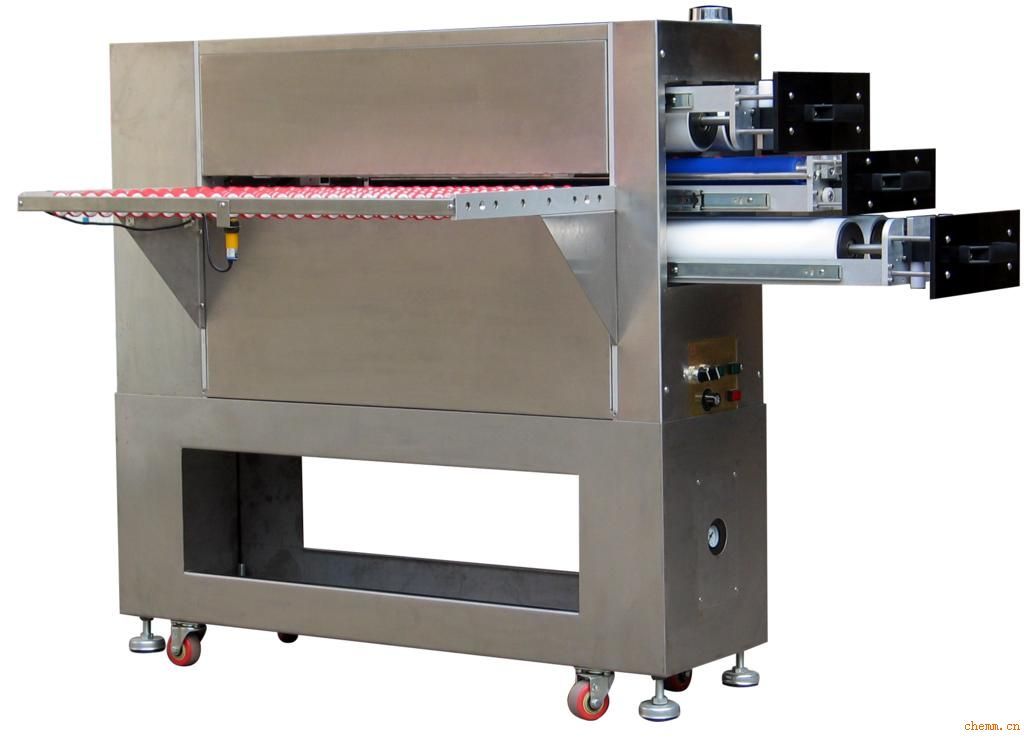

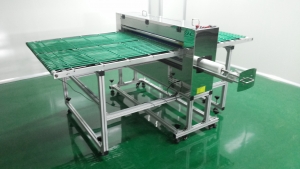

圖四 超薄膜片防卷型除靜電粘塵滾輪清潔機 | 圖五 超薄膜片防卷型除靜電粘塵滾輪清潔機 |
超薄膜片防卷型除靜電粘塵滾輪清潔機 規 格 表 及 機 器 參 數 | ||||||||||
機器名稱 | BM-450B | BM- 650B | BM -850B | BM -1200B | BM -1500B | BM-1600B | ||||
除塵滾輸： | ?40×450×4支 | ?40×650×4支 | ?40×850×4支 | ?40×1200×4支 | ?50×1500×4支 | ?60×1600×4支 | ||||
集塵膠帶： | ?76×450×2支 | ?76×650×2支 | ?76×850×2支 | ?96×1200×2支 | ?96×1500×2支 | ?96×1600×2支 | ||||
輸送機翼單邊寬度 | 350MM | 550MM | 750MM | 1000MM | 1200MM | 1500MM | ||||
適用對象 | 要求：片狀或塊狀材料，非曲面平面、光滑無凹凸、無油、無水及無其它自粘性物質。 如：偏光片、上下擴散片、擴散板、增亮膜(棱鏡片)、反射片。軟性電路板、銅箔基板、PI薄膜、底片等基材。PC、PP、PE、PET、PMMA、IMD工藝印刷、商標標牌、雷射膜、貼紙、離型紙等基材 | |||||||||
輸送架構 | 多條平面帶式、線型式，可選擇。 | |||||||||
防卷方式 | 有，皮筋式、金屬插條式，可選 | |||||||||
離地高度 | 750MM-1200MM±30MM,定制 | |||||||||
清潔方式 | 雙面清潔、雙向集塵 | |||||||||
除靜電方式 | 交流Corona放電型除靜電裝置，離子棒，平衡度（靜電殘余電壓≤50V），標配為一拖二式1套/臺，加裝另計。 | |||||||||
進板方式 | 調高式 | |||||||||
滾輪黏度 | 根據清潔的材質選擇高、中、低黏度 | |||||||||
運轉速度 | 0~20M/min(特殊速度接受定做) | |||||||||
過片材寬度 | 70~450 | 70~620 | 70~820 | 70~1150 | 70~1400 | |||||
過片材厚度 | 0.1~8mm，少于0.1MM材料厚度需用防卷型膜片清潔機 | |||||||||
J型
圖六 卷對卷清潔機 | 圖七 卷對卷清潔機內部結構示意圖 |
卷對卷清潔機 規 格 表 及 機 器 參 數 | |||||
機器名稱 | BM-300J卷對卷 | BM-450J卷對卷 | BM-650J卷對卷 | BM-850J卷對卷 | |
除塵滾輸： | ?40×300×2支 | ?50×450×2支 | ?50×650×2支 | ?50×850×2支 | |
集塵膠帶： | ?96×300×2支 | ?96×450×2支 | ?96×650×2支 | ?96×850×2支 | |
輸送帶單邊長度 | 300 | 400 | 500 | 800 | |
適用對象要求 | 卷狀材料，筒徑不限。平面光滑無凹凸、無油、無水及無其它自粘性物質。 如：偏光片、上下擴散片、擴散板、增亮膜(棱鏡片)、反射片、PI薄膜、底片等基材。PC、PP、PE、PET、PMMA、IMD工藝印刷、雷射膜、貼紙、離型紙等基材 | ||||
輸送架構 | 氣漲軸式、光軸+治具式，可選。 | ||||
離地高度 | 600MM-950MM，可提特殊要求 | ||||
清潔方式 | 雙面清潔、自動放卷與收卷、自動剝離及收廢料（可選） | ||||
除靜電方式 | 交流Corona放電型除靜電裝置，離子棒，平衡度（靜電殘余電壓≤50V），標配為一拖二式1套/臺，加裝另計。 | ||||
滾輪黏度 | 根據清潔的材質選擇高、中、低黏度 | ||||
運轉速度 | 0~20M/min(特殊速度接受定做) | ||||
糾偏器 | 可選 | ||||
氣漲軸 | 放料及收料用，可選 | ||||
張力控制器 | 磁粉式、離合式 | ||||
廢料剝離裝置 | 可選 | ||||
檢查臺面及照明 | 可選 | ||||
腳踏開關 | 寸動控制，可選 | ||||
過片材寬度 | 20-300 | 20-450 | |||
過片材厚度 | 0.05-0.50MM | ||||
清潔度 | 5μm粒徑顆粒，≥99.5% | ||||
收料整齊度 | ≤±0.5MM（不加糾偏器），≤±0.1MM（加糾偏器） | ||||
