SL-001桌面型單頭離子風機

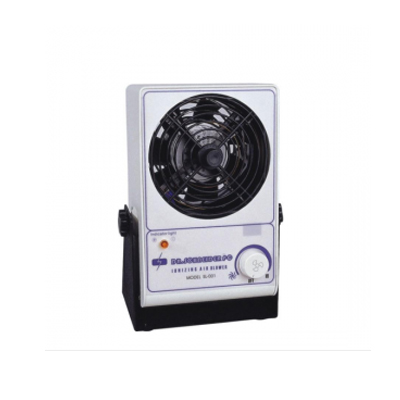

 SL-001離子風機

SL-001離子風機是一種消除靜電的設備。屬TPK離子風機系列的一種。具有安裝簡易，工作平穩，消除靜電速度快的特點。

 第一節：作用原理

SL-001離子風機可產生大量的帶有正負電荷的氣流，可以將物體上所帶的電荷中和掉。當物體表面所帶為負電荷時，它會吸引氣流中的正電荷，當物體表面所帶為正電荷時，它會吸引氣流中的負電荷，從而使物體表面上的靜電被中和，達到消除靜電的目的。

SL-001離子風機有小風機提供風力，風力大小可由調速開關在一個很大的范圍內進行調節。

電離器件：電離器件在高壓發生裝置產生的低電流高電壓作用下，形成一個穩定的高強電場，電離空氣形成離子體，由氣流帶出到達物體表面，達到中和靜電的目的。電離器件上有專用的清潔器，可以清除電離針上的積灰，保持電離器件的正常工作。

SL-001離子風機有專用的離子平衡電路，可以達到離子的自動平衡。

SL-001離子風機的消除靜電的功能，可以解決因靜電作用引起的生產問題，如解決靜電引起的吸塵問題，塑料制品加工時的粘合問題，靜電排斥引起的小零件跳躍問題。

第二節：產品特點

1． 中和靜電迅速。

2． 離子氣流覆蓋面積大。

3． 風力調節范圍寬。

4． 有專門的離子發射器清潔器。

5． 電離指示器。

6． 風機有良好的接地保護。

第三節：技術參數

使用電壓：   220V  50Hz

消耗電流：   ≤0.2Amp

出風量:       90~190CFM

氣流特性:     30cmX70cm覆蓋面積

操作溫度:     32oF(0oC)~122oF(50oC)

臭氧量:       0.03PPM (風速調至最小 風機前6英寸測)

噪音：       最小  50dB

最大  90dB

外箱：       不銹鋼

表面；        靜電噴涂

尺寸：        600mmX170mmX90mm

離子平衡度：  0v±10v

除靜電時間：

*離子平衡電壓和靜電消除時間符合ESD標準,靜電消除時間是從測試電壓為1000v~100v測得.

*測試儀器使用ME268靜電綜合測試儀.

*測試數據會因周圍空氣的溫濕變化而有差異.

第四節:安全

4.1 安裝操作前須讀操作說明書.

4.2 操作前必需可靠接地.

4.3 護格板出入口不許插東西.

4.4 易燃易爆的環境下不可操作風機.

4.5 不得擅自進行修理.

第五節:安裝

SL-001離子風機輕便且使用壽命長,“U”形架用螺絲固定在機身側面,使用時可對好位置后用M6直徑的梅花螺絲上好。

如果特別臟的環境使用可選擇過濾器安裝。

斯萊德離子風機要求220、50HZ為使用電壓，風機接地插座應是單相標準，插座有安全接地線。

電源線的接法按下列方式：

褐色 —— 相線     蘭——中線    綠/黃——地線

第六節:操作

順時針旋動調速器開關到指示燈亮即打開風機，產生離子氣流，調大風機風速，可將調速器開關順時針旋轉，調到“關”的位置指示燈滅，表示風機關機。

調節氣流方向需調松支架梅花螺絲，傾斜機身調整上下位置，調好后再上緊支架螺絲。

清潔離子發射架，旋轉清洗頭手柄順時針方向轉到停，再反復轉動，直到清潔干凈。

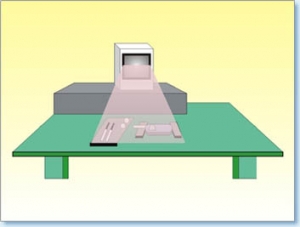

SL-001離子風機產生電離風束覆蓋目標區域，風束中和靜電時間由多種因素所決定，最重要的兩個原因，是離子風機的距離和風速?？諝怆x子不停地相互中和，陽離子、陰離子通過靜電相互吸引，形成這些電荷的轉移并且重組。高風速能使它們更遠處的中和，風速越大中和靜電越快。

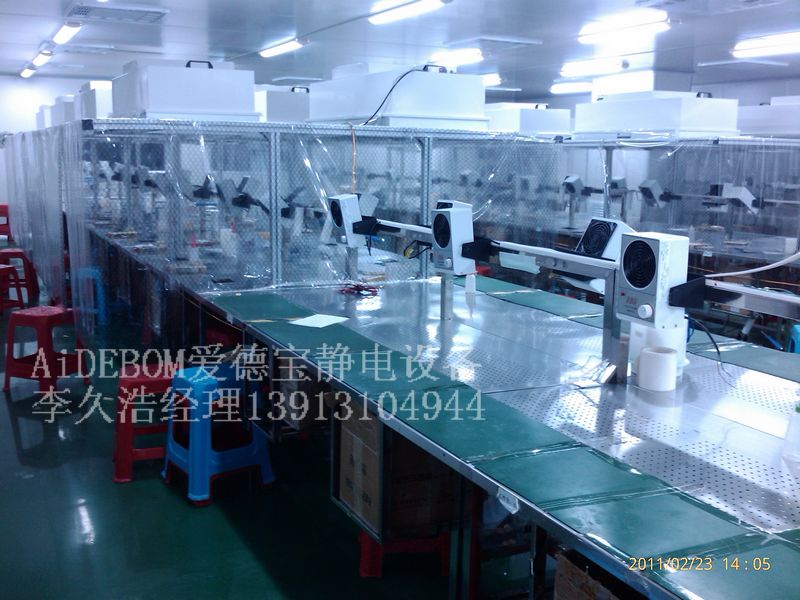

使用離子風機進行電子裝配時，電離的氣流應盡可能覆蓋工作區，這樣對物體表面的正負電荷才能很好的中和，使其保持中和狀態。

第七節:保養

斯萊德離子風機是以常保養低修理為目標的

保養項目：發射頭的清潔、離子平衡度的校正、除靜電時間校正。一周內至少對發射頭清潔一次，定期對離子平衡度的校正、除靜電時間校正，以確保離子風機正常工作。

7.1 發射器的清潔

清洗發射器的發射點,旋轉清洗頭手柄順時針方向轉到停后松手，再反復轉動，直到清潔干凈,每周至少一次。

7.2 空氣進、出口的清洗

空氣入口網和電離出口網應保持清潔以防止阻塞氣流,可以用軟毛刷清潔或壓縮空氣清潔。

7.3 離子平衡度測試

用板式負荷監控儀來測量,或用離子測試儀來測量離子平衡度（殘余電壓）。

7.4 靜電消除時間測試

用靜電分析儀或負荷監控板測靜電消除時間．

7.5 校準

SL-001離子風機，對離子量的輸出設計是平穩的、固定的。由于可能受到電壓波動、環境空氣干濕度等因素影響會形成離子平衡度的偏移（殘余電壓）。

偏移量標準：0V±10V。

第八節:產品保修與服務

1.保用期

凡本公司出售的產品保用期為一年，自出售日起一年內因產品自身機件、材料及工藝問題造成的質量問題，本公司免費修理。

2.保用期后的服務

凡本公司出售的產品保用期過后仍負責對產品的免人工費修理，以保護客戶的利益。

保留對以上產品性能參數和技術的隨時修改的權力,恕不另行通知.*
